一、引言

   随着高通量测序技术的快速发展，转录组学研究的重心正逐步从单纯的数据获取转向深度的数据挖掘与生物学意义阐释。在此背景下，如何从海量、高维的基因表达数据中提取有效信息，并以直观、准确的方式呈现核心发现，已成为生物信息学分析的关键环节。热图与火山图作为两种最为经典的可视化工具，凭借其在多变量数据展示与差异表达筛选方面的独特优势，在科研文献中得到了广泛应用。本文旨在系统阐述热图与火山图的构建原理、应用场景、参数优化策略及其在生物学解释中的价值，以期为相关研究提供方法论参考。

 二、热图：基因表达模式的可视化呈现

 2.1 热图的基本原理与数据映射

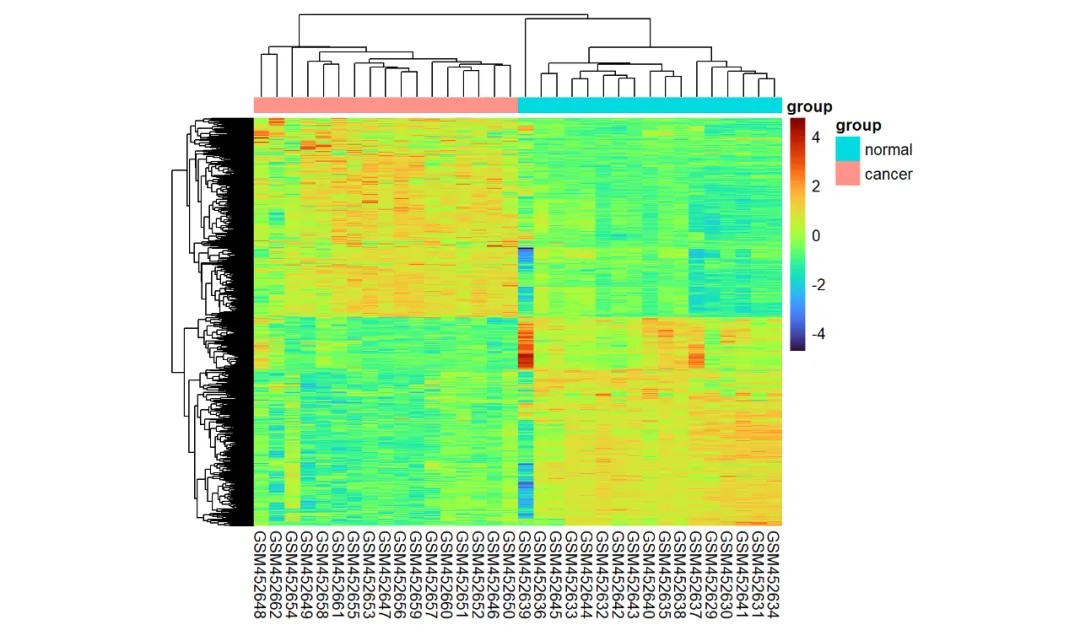

   热图的核心在于将数值矩阵通过颜色梯度进行编码，从而实现高维数据的二维可视化。在转录组分析中，热图的行通常代表基因，列代表样本或实验条件，单元格的颜色深浅则对应基因的表达水平。高表达值常映射为暖色调，低表达值映射为冷色调，这种直观的映射关系使研究者能够在视觉上迅速捕捉全局表达模式。

   数据输入热图前通常需进行标准化处理，常用的方法包括 Z-score 标准化或分位数标准化。标准化能够消除基因间表达量级的差异，突显表达模式的相对变化，尤其适用于比较不同条件下的样本群体特征。

 2.2 聚类分析：揭示数据内在结构

   热图通常与聚类分析联合使用，以揭示基因或样本间的关联性。层次聚类是最常用的方法，通过计算基因间或样本间的距离度量（如欧氏距离或皮尔逊相关系数），构建树状结构图并附加于热图边缘。重排后的行与列使得表达模式相似的基因或样本得以聚集，有助于识别具有共表达特征的基因模块或表型相近的样本分组。

   聚类结果的可靠性高度依赖于距离度量与聚类算法的选择。皮尔逊相关系数对表达量的绝对值不敏感，更适用于识别趋势一致的基因；而欧氏距离则能同时考虑表达量与趋势的差异。研究者需根据具体生物学问题选择适宜的组合。

 2.3 热图在生物学解释中的应用

   通过热图，研究者可直观判断实验处理是否引发预期的转录响应。例如，在时间序列实验中，热图能够展示基因表达随时间的动态变化；在样本分型研究中，热图可辅助识别具有差异表达谱的样本亚群。此外，热图常与基因集富集分析结果结合，展示特定通路或功能模块中所有基因的表达情况，从而为机制探讨提供可视化依据。

 三、火山图：差异表达基因的筛选与展示

 3.1 火山图的构建逻辑

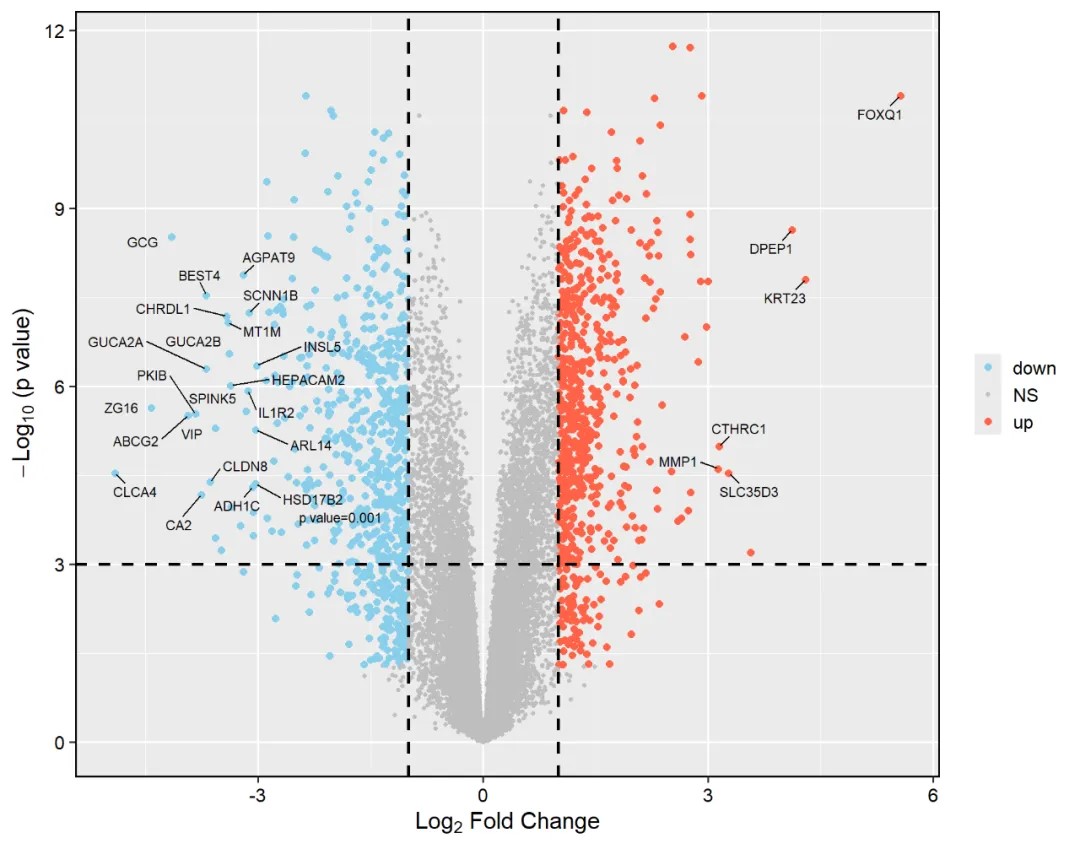

   火山图是一种散点图，用于综合展示差异表达分析的双重结果：表达变化幅度与统计学显著性。其横轴通常表示对数转换后的差异倍数，纵轴表示负对数转换后的显著性值。这种坐标系的设计使得显著性越高、差异倍数越大的基因位于图形上方的两侧区域，形似火山喷发，故得名。

   在图中，每个点代表一个基因。位于左上或右上区域的点通常被视为具有统计学意义的差异表达基因，研究者可据此进行后续筛选与功能注释。火山图的最大优势在于能够在单一视图中平衡效应大小与统计可靠性，避免仅凭单一指标筛选导致的误判。

 3.2 阈值设定与图形解读

   火山图的有效解读依赖于合理的阈值设定。常用的筛选标准包括差异倍数绝对值大于 1.5 或 2，以及显著性水平小于 0.05。这些阈值需结合实验设计、样本量及生物学背景进行调整。过高的阈值可能导致真实差异被遗漏，而过低的阈值则会引入大量假阳性结果。

   在图形呈现上，常通过颜色或形状对差异表达基因进行标记。上调基因标记为红色，下调基因标记为蓝色，无显著变化的基因标记为灰色。这种分类标记有助于快速识别生物学过程中的关键调控因子，并为进一步的功能验证提供候选基因列表。

 3.3 火山图的延伸应用

   除基础筛选功能外，火山图还可与其他分析手段结合，拓展其应用维度。例如，可在图中标注特定通路中的关键基因，以评估该通路在实验条件下的整体响应状态。也可将火山图与基因注释信息叠加，展示不同功能类别基因的分布特征。这些延伸应用使火山图从简单的筛选工具发展为综合性数据探索平台。

 四、热图与火山图的协同应用策略

 4.1 分析流程中的角色分工

   在实际数据分析流程中，热图与火山图承担着互补的角色。火山图作为探索性分析的前端工具，能够在全局范围内快速识别具有显著变化的基因群体。热图则作为深入分析的呈现工具，对筛选出的差异基因进行模式聚类与样本关联展示。二者结合，既满足了数据筛选的效率要求，又兼顾了模式发现的深度需求。

 4.2 结果验证与生物学解释的整合

   可视化结果的可靠性需通过多种手段进行验证。热图中观察到的聚类模式应与样本的生物学分组一致，如出现异常聚类，需回溯数据质量或实验条件是否存在混杂因素。火山图中显著差异基因的功能富集分析结果应与预期生物学过程相符，如出现功能偏离，需重新审视差异筛选标准的合理性。

   通过交叉验证与多维度比对，研究者可逐步缩小候选基因范围，聚焦于最有可能驱动表型变化的核心分子事件。这一过程不仅是数据可视化的终点，更是生物学假设生成的起点。

 五、可视化工具的选择与参数优化

   热图与火山图的生成依赖于专业的可视化软件或编程工具。在实际应用中，研究者需根据数据规模、呈现精度及可重复性要求选择合适的工具。开源编程环境因其高度的灵活性与可定制性，已成为学术研究的主流选择。

   参数优化是可视化质量的关键。在热图绘制中，需合理选择颜色梯度、聚类距离及树状图剪枝阈值，以避免过度解读或信息丢失。在火山图绘制中，需审慎设定坐标轴范围、标记基因数量及注释密度，确保图形清晰易读且信息完整。

 六、结语

   热图与火山图作为转录组数据可视化的核心工具，在高维数据降维、模式识别与差异筛选等方面发挥着不可替代的作用。二者各有所长，协同使用能够有效支撑从数据探索到生物学解释的全过程。随着单细胞测序与空间转录组等新技术的兴起，可视化方法也面临新的挑战与机遇。未来，如何在高复杂度数据中保留生物学信息的完整性，同时提升图形的可读性与交互性，将成为可视化研究的重要方向。
